項目介紹

為了滿足石油流量計正常工作條件，對于液化氣的計量方法主要使用安裝在火車罐車上的玻璃板液位計，或人工檢尺測出體積量，在根據密度值計算出質量。無論采用玻璃管液位計，還是人工檢尺由于本身的缺陷都會影響體積測量的準確性，加上液化氣的組份受溫度，壓力的影響很大，采用的密度值也不準確。BCS（batch cotrol system）系統，不僅可以減小測量方式帶來的偏差，而且可以同時測量溫度，密度。

系統需求

在石油化工等行業液態物料出廠的裝車需要計量控制，以往都是人工計量檢測，誤差大，安全系數低。BCS（batch cotrol system）系統，解決了上述問題。BCS系統采用模塊化設計，滿足流量計的正常工作條件，使流量計工作在最佳狀態，其核心是準確計量，精確控制。確保滿足行業的計量法規和安全生產要求，針對不同的工況條件，不同的工藝流程，BCS系統采取不同的控制模式，通過合理的選擇控制模式和配套設備，滿足對系統計量的準確度要求。在整個系統中，通訊采集設備要求：.計量精度高、實時在線測量；易安裝、可靠性高，易維護；體積小、重量輕，操作簡單。

系統描述

BCS（batch cotrol system）系統包括現場計量采集控制部分，操作站部分，及監控中心部分。現場采集控制主要完成罐車液位測量，質量流量計傳輸，泵閥控制，靜電報警，溢油報警等。操作站通過RS485通訊網絡完成數據采集控制信息匯總，通過工業以太網與上位機相連接，并連接打印機實時打印報表。遠程監控中心主要完成遠程數據實時監控。

在現場采集控制部分，采用研華ADAM-4000模塊，ADAM-4000專門為惡略環境下可靠運行而特別設計，是通用傳感器到計算機的小型接口單元，該系列內置微處理器，堅固的工業級外殼，使其能獨立提供智能信號調理，模擬量I/O，數字量I/O，數據顯示和485通訊等功能。

操作站采用研華工業級串口服務器EKI-1526通過RS-485總線完成采集部分串口數據到操作站的以太網的數據轉換，研華工業以太網交換機EKI-2528作為主要的通信硬件，滿足-10到60°C寬溫工作，提供雙電源冗余及繼電器告警功能，完成現場設備數據匯總以及與遠程監控中心數據交換。

項目實施

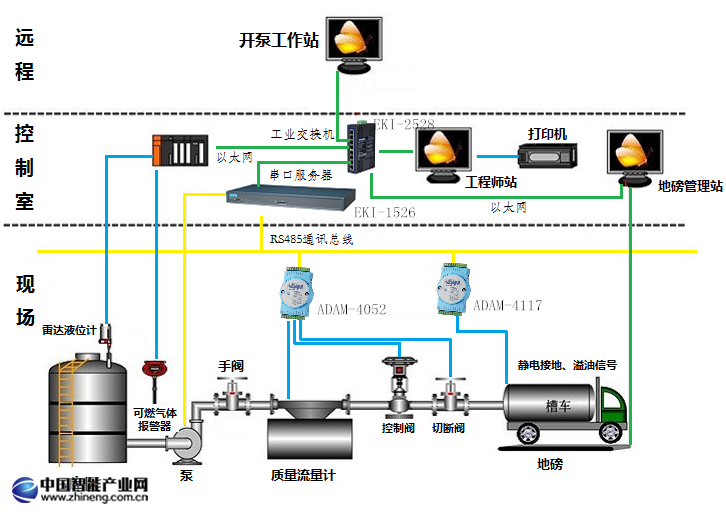

系統架構圖

總結

研華產品在整個BCS（batch cotrol system）系統扮演著關鍵角色，無論是現場采集模塊或是工業通訊傳輸設備，提供低成本產品，完成高可靠性的任務。滿足客戶要求簡易安裝調試，操作簡單，易維護等工業現場要求，通過合理配置，使各種檢測設備，信號處理設備，執行設備實現準確計量，精確控制的目標。無論是ADAM-4000系列產品或者EKI系列工業通訊產品與同類型產品比較，更能提供穩定數據采集控制及通訊穩定性。這也使研華產品成為客戶最佳選擇。
